本工程为景德镇市城市供水水源(樟树坑)工程—管线Ⅱ标过昌江段管线工程。因第四水厂DN1400原水支管需穿越昌江防洪堤,防洪堤宽约8m,考虑到防洪堤为新建防洪堤,采用开挖施工对防洪堤安全存在一定隐患,该处过防洪堤拟采用顶管施工。本工程施工内容包括:工作井、接收井各1座,井深约27米,顶管穿越昌江长度约217.25m,顶管采用DN1420*16钢管。
1.1工程地质及水文地质概况

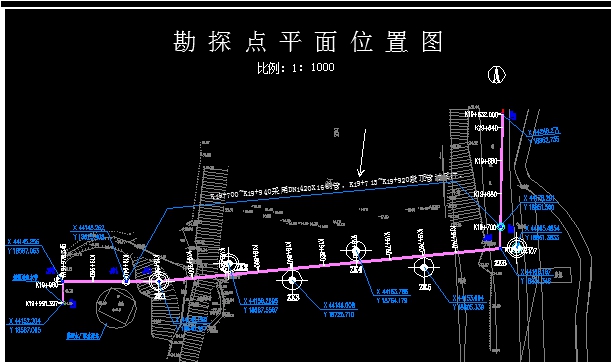

根据地勘报告,本工程共布置钻孔6个,具体孔位详见勘探点平面位置图:
根据据钻探揭露,场地各岩土体的分布及其特征分述如下:
1、第四系人工填土(Q4ml):
①填土:杂色,松散,主要成份以粘性土和强风化板岩风化碎块为主,为近期回填,未经压密处理。钻孔揭露该层钻孔ZK1、ZK6两处有分布,即分布在昌江两岸,厚度较大,ZK1揭露层厚为6.00m,ZK6揭露层厚为为11.00m。
2、第四系全新统冲积层(Q4al):
②-2粉质粘土:灰褐色,软塑,土质较匀,韧性中等,干强度中等,无摇震反应。压缩系数平均值为0.59MPa-1,压缩模量平均值为3.28MPa,具高压缩性。揭露层厚6.10m,层顶标高为25.04m,层顶埋深为11.00m,层底标高15.99~29.65m,该层仅在钻孔ZK6有揭露。
③砾砂:褐黄色,松散~稍密,饱和。该层由上至下,砾、卵石含量逐渐增高。层顶标高为18.05~18.94m,层厚为2.10~2.90m,层底标高16.04~16.45m。该层仅在钻孔ZK5、ZK6有揭露。
3、中元古界双桥山群(Ptsh)
⑤强风化板岩:灰褐色、青灰色,结构大部分破坏,岩石风化差异显著,风化裂隙很发育,裂隙面可见铁锰质渲染,岩芯破碎,多呈碎块状及碎片状,少量呈短柱状,强度较低。局部因岩石风化强烈,岩质相对较软,钻进速度相对较快。该岩层岩体完整程度为破碎~较破碎,岩体质量基本等级为Ⅴ级。揭露厚度为1.60~1.90m。层顶标高为15.64~26.08m,层顶埋深为0.00~20.00m,该层在拟建区大部分地区分布。
⑥中风化板岩:青灰色,变余结构,板状构造,节理、裂隙较发育,裂隙面可见铁锰质渲染,岩芯较破碎,多呈碎块状、短柱状。岩石饱和单轴抗压强度平均值为21.12MPa,为软软岩,软化系数为0.50。该岩层岩体完整程度为较破碎~较完整,岩体质量基本等级为Ⅳ级。该层未揭穿,揭露厚度为7.90~27.13m。层顶标高为14.04~24.28m,层顶埋深为1.60~21.90m,该层在拟建区大部分地区分布。

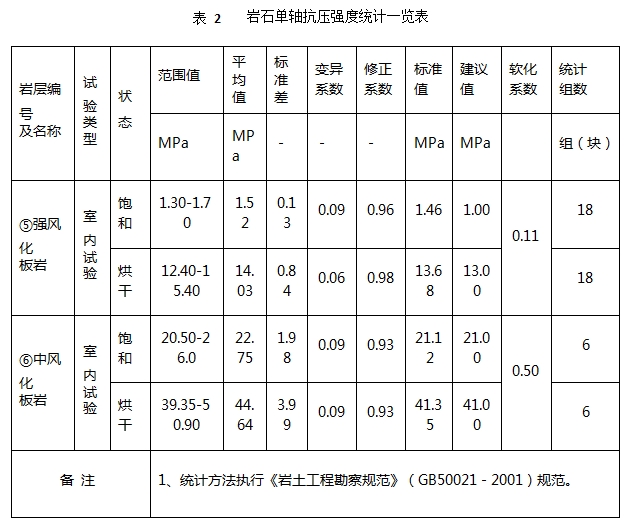

各土层室内岩岩石及土工试验统计结果见表2、3(数据参照《景德镇城市供水水源(樟树坑)岩土工程勘察报告(详细勘察))。
根据地勘报告,工作井(ZK1)的地下水位标高为22.48m,接收井(ZK6)的地下水位标高为22.54m。
1.2设计概况
设计过河顶管共设置工作井、接收井各1个,工作井为内径11m~11.8m的圆形井,接收井为内径6m的圆形井。工作井为临时井,待顶管施工完毕后,井内回填砂性土,***大设计抗浮水位为25.5m。接收井为***井,因开挖时需穿越第四层砂砾层,透水性较强,需对该层采取高压旋喷桩等止水封堵措施。施工采用逆作法分段施工,基础持力层为中风化板岩,地基承载力特征值350kpa。工作井冠梁顶标高为35.0m,井底标高为7.8m,开挖深度27.2m。接收井冠梁顶标高为34.0m,井底标高为8.0m,开挖深度26m。顶管管中标高约10.3m。
