非开挖常见问题答疑

1.     非开挖技术?为什么需要这项技术?

答:(1)再不开挖条件下穿过河流、湖泊、重要交通干线、重要建筑物,而进行的管线铺设、更换、修复工作。

   (2)社会原因:它可以解决传统开挖施工对居民正常生活的干扰,对交通、环境、周边建筑物基础的破坏和不良影响。

        经济原因:有较好的经济效益和社会效益,在可比性相同的情况下,非开挖管线铺设、更换、修复的成本均低于开挖法施工,管径越大、埋深越大时越明显。

        技术原因:在传统施工方法无法施工或不允许开挖施工的场合,可用非开挖技术从其下方穿越铺设,并可将管线设计在工程量***小的***佳地点穿过。

        可以高精度地控制地下管线的铺设方向、埋深,并可使管线绕过未发现的地下障碍。

2.     非开挖都包含哪些技术?

答:(1)工程地质条件勘察技术

   (2)地下管线探测技术

   (3)管道内部检查技术

   (4)水平定向钻进技术

   (5)顶管/微型隧道技术

   (6)冲击矛与夯管施工技术

   (7)管线原位修复与更换技术

3.     非开挖是***的吗?何时可以挖?(经济分析)

答:在以下情况下,非开挖施工的成本低于开挖施工成本,此时适宜进行非开挖:

     3 埋深大于3米;

     4 在繁忙的道路下;

     5 靠近现有的地下管线;

     6 在不稳定的地层中;

     7 在地下水位以下;

     8 在环境敏感地区;

     9 在工业和商业地区或住宅区。

4.     地下管线有哪些类型,试给出详细分类?(第二章)

答:管线类型,也称管道种类。

5.     地下管线的管材都有哪些?排水管道、燃气管道、热力管道主要管材是哪些?

答:管材主要有:钢管、铸铁管、塑料管、钢筋混凝土管、混凝土管。

排水管道:预知的混凝土管、钢筋混凝土管、铸铁管、石棉水泥管、陶土管、缸瓦管。

燃气管道:多为钢管,其次是承插口的铸铁管和聚氯乙烯的塑料管。

热力管道:无缝钢管和钢板卷焊管。其次也应用塑料管和铸铁管。

6.     认识以下管材吗?PE,PP,PVC,GRP,HDPE

答:PE:聚乙烯;PP:聚丙烯; PVC:聚氯乙烯; GRP:玻璃钢加强树脂; HDPE:高密度聚乙烯。

7.     探测地下管线的目的和任务?(第三章)

答:查明地下管线的平行位置、埋深、高程、性质、规格、材质、埋设时间和产权单位,测绘地下管线图。

8.     何谓金属探测的主动源法与被动源法?

答:被动原是指工频及空间存在的电磁波信号,被动源法是指利用被动源来研究地下管线与周围介质的导电性、导磁性差异,进而达到探测管线目的方法。包括:工频法和甚低频法。

主动原则是通过发射装置建立的场源。主动源法是指利用被动源来研究地下管线与周围介质的导电性、导磁性差异,进而达到探测管线目的方法。包括:直接法、夹钳法、感应法、示踪法、电磁波法(地质雷达)。

9.     金属管道的检测方法有哪些?非金属管道的检测方法有哪些?

答:金属管道的探测方法:电磁法、直流电法、磁法、地震波法、红外辐射法。

    非金属管道的探测方法:失踪电磁法、预埋检测带法、电磁波反射法(地质雷达)、面波法(地震法)等。

10.  何谓工频法?答:利用载流电缆所在有的工频信号及工业杂散电流在电缆中的感应电流所产生的电磁场进行管线探测。

11.  何谓示踪法?答: 将发射电磁信号的示踪探头或导线送入非金属管道内,在地面上用接收仪器探测该探头所发出电磁信号。

12.  何谓直接法?答:发射机一端接到被查金属管线上,另一端接地或接到金属管线的另一端,利用直接加到被查金属管线的电磁信号对管线进行追踪、定位。

13.  何谓夹钳法?答:利用管线仪配备的夹钳夹在金属管线上,通过夹钳把信号加到金属管线上。然后用地面接收器对管线进行追踪定位。

14.  何谓感应法?答:通过发射机发射协变电磁场,使地下管线产生感应电流,在其周围形成形电磁场。通过接收机在地面接收管线所形成的电磁场,从而对地下金属管线进行搜索、定位。

15.  红外辐射探测法?答:通过测量地面在热波段的辐射总能量,就可以求得地物表面的温度微小差异,从而找到热源所在。

16.  何谓地质雷达探测法?答:利用超高频短脉冲电磁波在介质中传播时其路径、电磁场强度与波形随通过介质的电性质和几何形态的不同而变化的特点,根据接收到波的旅行时间(亦称双程走时)、幅度与波形资料来判断管线的深度、位置和估算管线直径的。

17.  何谓地震波法(面波法)?答:地震波法是在地面的某处进行人工激振,质点的振动以弹性波形式在地层介质中向四周传播,当遇到某一有波阻抗的界面处,弹性波将发生反射并在地面被传感器所接收。

18.  预埋检测带法?答:检测带内有金属箔或金属导线,他们在电磁场的作用下会产生感应电流,因此可以在地面上用一般电磁法探测到检测带的位置,从而达到探测非金属管道的目的。检测带一般埋置在非金属管道正上方的沟槽内,离地面约450mm。

19. 导向钻进管线铺设施工工序?

  钻导向孔——〉扩孔——〉管线回拖

20.简述导向钻进原理?

  (1)导向钻进是由导向钻头、钻机、导向仪器的相互配合来完成的

  (2)若同时给进和回转钻杆柱,斜面失去方向性,实现保直钻进

  (3)若只给进不回转钻杆柱,作用于斜面的反力使钻头改变方向,实现造斜钻进

21.定向钻孔设备的组成

 导/定向钻机,钻具,动力机组,导向仪

22.导/定向钻机的结构组成?

 (1)液压马达驱动,可移动式回转器 (2)液压缸或液压马达驱动的给进/回拖机构

(3)双夹持器拧卸钻杆系统  (4)大多配备钻杆自动存放和提取系统(5)装载方式以履带式底盘居多(6)锚固装置使钻机与土壤锚固,以防止钻杆钻进时钻机移动。

23.导向钻机的给进形式?

(1)单液压缸给进/回拖机构 (2)液压缸—链条(钢丝绳)给进/回拖机构

(3)液压马达—链条给进/回拖机构 (4)液压马达—齿轮齿条给进/回拖机构

24.(空)

25.水平定向钻进中的行走式定位系统由几部分组成?各起什么作用?

(1)发射器 安装在钻头之内,是一种无线电频率发射电磁信号的装置

(2)地面跟踪接收器 通过对接收来的信号进行放大滤波、解调合解码电路将解码后的数据传送给微处理器,微处理器将信号处理成:倾斜度、旋转方位、 深度、温度和电池状态等信息

(3)远程接收显示器 显示接收器上的倾斜度、旋转方位和深度等信息

26.水平定向钻可用于哪些环境问题的治理?

抽取地下水、土层气化分离、游离产品的回收、生物治理、土层清洗和化学稳定、土层监测与取样

27.水平定向钻进中常见的技术困难与对策?(塌孔、钻孔漏失、卡钻)

塌孔-由于某些原因使孔壁上的岩石或土块不同程度地掉入孔内成为塌孔。预防:1,调整并保持合适的泥浆密度和流变性能2,开泵、起下钻不要过猛过快 3,提高钻进速度,缩短施工周期

钻孔漏失-1,减小压力激动,避免造成裂隙漏失 2,使用低密度泥浆 3,保持较小的泥浆上返速度 4,备足泥浆量

卡钻-钻孔漏失、塌孔处理无效都会导致卡钻。包括粘附卡钻,沉砂卡钻、塌孔卡钻、泥包卡钻、缩径卡钻等。预防:保持泥浆性能良好、均匀、稳定,控制泥浆的固相含量,加入润滑物质或润滑剂。

28.何谓钻孔顶角?钻孔方位角?钻孔深度?

顶角-钻孔曲线上某点切线与铅垂线的夹角

方位角—钻孔曲线上某点切线在地面的投影与正北方向的夹角

深度—

29.非开挖钻孔液的类型

清水、泥浆、化合物溶液、乳状液、泡沫浆液、盐水浆液

30.钻孔液的性能指标

比重、固相含量、含砂量、流变性、滤失性、胶体率、PH值、润滑性

31.钻孔液的失水造壁性

在孔内液体压力与地层孔隙流体压力差的作用下,成孔液中的自由水通过孔壁孔隙或裂隙向地层中渗透,称为成孔液的失水。失水的同时,成孔液中的固相颗粒吸附在孔壁上形成泥皮,称为造壁。

32.砂砾层中钻进的技术?

   在砂层、砾石,卵石以及破碎带地层中钻进,成孔的难度很大。这类地层称为机械分散地层。由于颗粒之间缺乏胶结,钻进时孔璧很容易坍塌。对于这类地层用泥浆或高粘浆液护壁,解决问题的关键是增加井壁颗粒之间的胶结力。枯性较大的浆液适当渗入并璧地层中,可以明显增强砂、砾之间的胶结力.以此使孔壁的稳定性增强。提高浆液粘度,主要通过使用高分散度泥浆(细分散泥浆)、增加泥浆巾的粘土含量、加入有机或无机增粘剂以及采用高粘化合物钻进粉等措施来现。细分散泥浆是含盐量小于I%、含钙量小于0.012%,不含抑制性高聚物的分散型泥浆。其组成除枯土、Na2CO3和水外,为了满足成孔需要,往往加有提粘剂、降失水剂和防絮凝剂〔稀释剂)。依所加处理剂的不同,可有不同种类,如钠狡甲基纤维素泥浆、铁铬盐泥浆、木质素、磺酸盐泥浆和腐植酸泥浆等。高粘化合物钻进粉的主材源于大分于天然植物、高分子矿物化合物或生物聚合物。经不同的化学处理加工,其品种繁多。这类粉剂产品在水中易溶,能形成粘稠性高的浆液。:

33.土层中钻进对策?

在粘土、泥页岩中钻进,突出问题之一是孔壁的遇水膨胀、缩径,甚至流散、垮孔。其原因是粘土、泥页岩中存在着大量的粘土矿物,尤其是蒙脱石枯土矿物的存在,使孔壁粘土接触到成孔液中的水份时,即发生粘土的吸水、膨胀、分散。这样的地层又称为水敏性地层。显然,对于水敏性地层,尽量减少成孔液对地层的渗水,也就是降低成孔液的失水量以及增强孔壁岩土的抗水敏性、抑制分散是***为关键的问题。

34..如何顺利穿越硬岩层?

              对于钻进、扩孔而言,坚硬岩石有以下特点:

              (1)由于岩石坚硬、摩擦性强,钻进时破碎岩石所需要的消耗大,进尺慢,钻头磨损厉害,容易发热烧钻。

              (2)钻进坚硬岩石形成的井壁相对稳定,除了遇到较大的地层破碎带,一般情况下不易发生像土层、泥页岩和砂砾层那样的坍塌垮孔。

              (3)由于硬岩钻进多采用磨削方式碎岩,钻屑颗粒细小,因而悬排钻屑较为容易。

              对硬岩地层成孔液的设计应侧重于增强润滑性和冷却性,减少固相含量以利于提高钻速;而对成孔液的悬排能力和护壁性往往要求不高。

              就减小铺管阻力而言,在许多地层中进行非开挖铺管,经常遇到顶管、拉管的阻力较大,导致铺管困难,有时甚至半途而废。而解决这一难题的关键技术之一就是采用润滑性能好的成孔液,使孔壁岩土摩擦系数显著降低。

              润滑减阻型成孔液可以分为乳状液、聚丙烯酞胺浆液和乳化泥浆3种类型。

35.怎样安全地穿越溶蚀性地层?

              溶蚀性地层以氯化钠盐层***为典型,其他还有钾盐、石膏、芒硝、天然碱等。这类地层又称为水溶性地层,它们遇到成孔液中的水份就会发生溶解,使孔壁溶蚀掉,其结果经常导致孔眼超径、垮塌。

              对付水溶性地层,主要从两方面解决:一是降失水;二是降低成孔液对地层的溶蚀性。在基浆中加入与地层被溶物相同的物质,使溶解度趋于饱和,就是常用的治理溶蚀的方法。例如在岩盐中成孔,采用盐水浆液作为成孔液,防塌效果良好。

              为了使成孔液具有一定的粘度和重度,有时将盐水和粘土粉复配成盐水泥浆。它是粘土悬浮液中氯化钠含量大于1%,或是用咸水(海水)配制的泥浆,靠氯化钠的含量较大而促使粘土颗粒适度聚结并用有机保护胶维持此适度聚结的稳定粗分散泥浆体系。依含盐量的高低,分为盐水泥浆(一般含盐量为3%^-7%)、海水泥浆(总矿化度一般为3.3%一3.7%)和饱和盐水泥浆(氯化钠约为33%一36%)盐水泥浆的粘度低,切力小,流动性好,抗盐侵,抑制岩盐地层的溶解,抗粘土侵的能力强,抑制泥页岩水化膨胀、坍塌和剥落的效果好。盐水泥浆的配制有两种情况:其一是先用淡水制备分散性泥浆,然后加盐转化为盐水泥浆;其二是直接用咸水或海水配制泥浆。前一种情况相当于盐侵后泥浆的处理,容易配制;后一种情况,由于膨润土和普通粘土在盐水中不易分散,故配浆困难。为此,对于用盐水或海水直接配浆,宜用抗盐粘土,如凹凸棒土、海泡土等。在非开挖铺管施工中,有时会遇到严重漏失地层,成孔液无法循环返出孔口,从而造成钻碴在孔内积淤和成孔液消耗剧增的不良后果。针对这种情况,采用低密度泡沫浆液可以有效解决之。泡沫浆液是含有大量气泡的气液分散体系。其中的液体为连续相.称为基液;其中的气体是分散相,常压下的气体总和体积可占到30%一90%。因此泡沫浆液的重量一般比同体积的水还要轻,密度可低到0.5kg/l以下。它用在低压漏失地层中,***主要的成效是显著减轻了向地层孔隙漏失的压力,使成孔液不向或少向地层里漏失而保障正常循环。

36.画图说明顶管施工的原理。(简述施工过程,地下地上设备,出土方式等)

37.试述顶管机、盾构与掘进机的区别?从后方构造、适用范围、口径、后期维护等方面考虑。

38.顶管施工中***为流行的三中平衡理论——气压平衡,泥水平衡,土压平衡。

39顶管系统组成及其作用?

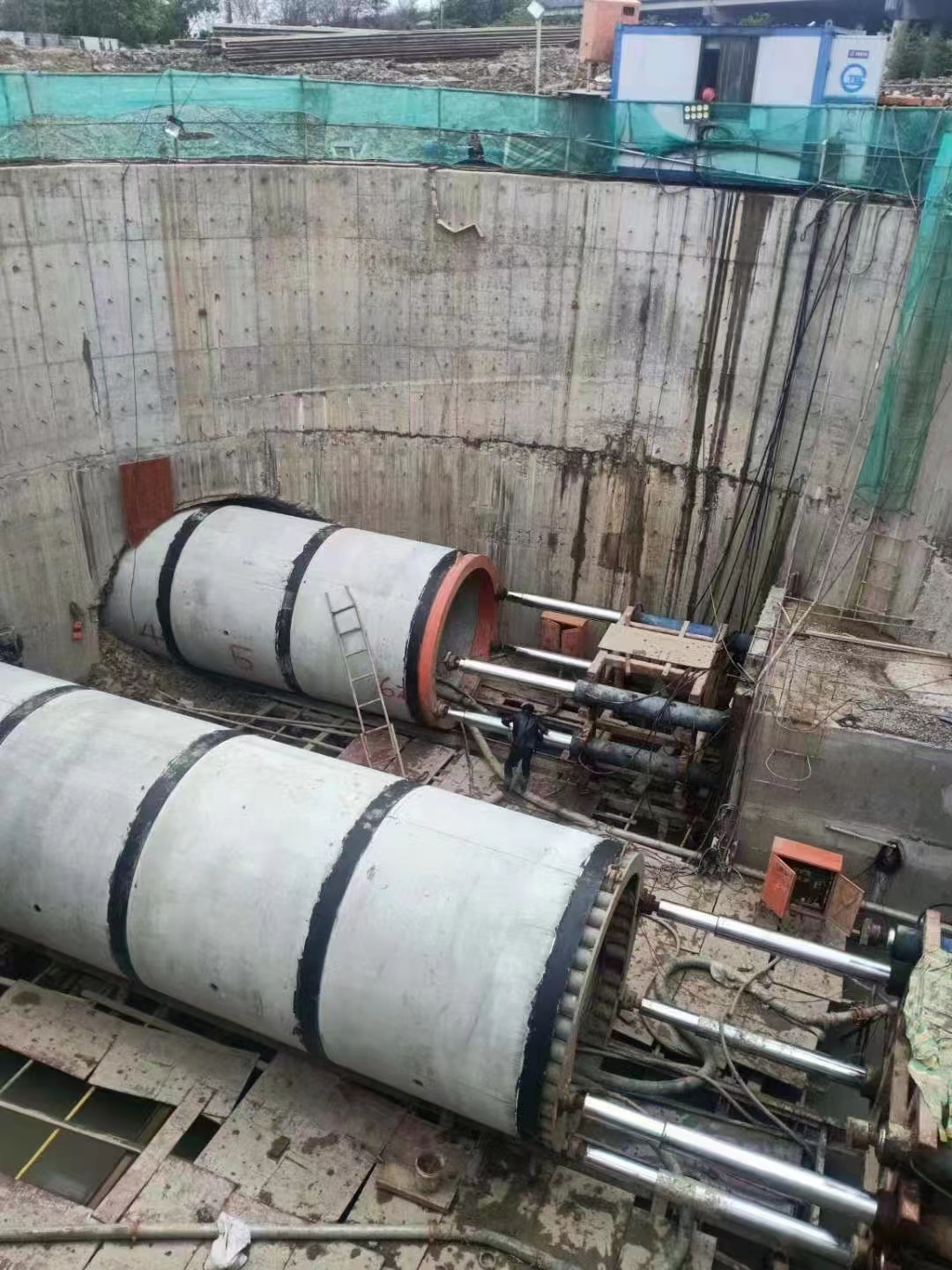

1.工作坑和接收坑: 工作坑也称基坑。工作坑是安放所有顶进设备的场所,也是顶管掘进机的始发场所。工作坑还是承受主顶油缸推力的反作用力的构筑物。接收坑是接收掘进机的场所。有时在多段连续顶管的情况下,工作坑也可当接收坑用,但反过来则不行,因为一般情况下接收坑比工作坑小许多,顶管设备是无法安放的

2. 洞口止水圈

洞口止水圈是安装在工作坑的出洞洞口和接收坑的进洞洞口,具有制止地下水和泥砂流到工作坑和接收坑的功能。

3. 掘进机

掘进机是顶管用的机器,它总是安放在所顶管道的***前端,它有各种形式,是决定顶管成败的关键所在。在手掘式顶管施工中是不用掘进机而只用一只工具管。不管哪种形式,掘进机的功能都是取土和确保管道顶进方向的正确性。

4. 主顶装置

• 主顶装置由主顶油缸、主顶油泵和操纵台及油管等四部分构成。主顶油缸是管子推进的动力,它多呈对称状布置在管壁周边。在大多数情况下都成双数,且左右对称。主顶油缸的压力油由主顶油泵通过高压油管供给。常用的压力在32MPa~42MPa之间,高的可达50MPa。主顶油缸的推进和回缩是通过操纵台控制的。操纵方式有电动和手动两种,前者使用电磁阀或电液阀,后者使用手动换向阀

5. 顶铁

• 顶铁有环形顶铁和弧形或马蹄形顶铁之分。环形顶铁的主要作用是把主顶油缸的推力较均匀地分布在所顶管子的端面上。• 弧形或马蹄形顶铁是为了弥补主顶油缸行程与管节长度之间的不足。弧形顶铁用于手掘式、土压平衡式等许多方式的顶管中,它的开口是向上的,便于管道内出土。而马蹄形顶铁则是倒扣在基坑导轨上的,开口方向与弧形顶铁相反。它只用于泥水平衡式顶管中。

6. 基坑导轨

 基坑导轨是由两根平行的箱形钢结构焊接在轨枕上制成的。它的作用主要有两点:一是使推进管在工作坑中有一个稳定的导向,并使推进管沿该导向进入土中;二是让环形、弧形顶铁工作时能有一个可靠的托架。

7. 后座墙

• 后座墙是把主顶油缸推力的反力传递到工作坑后部土体中去的墙体。由于主顶油缸较细,对于后座墙的混凝土结构来讲只相当于几个点,如果把主顶油缸直接抵在座墙上,则后座墙极容易损坏。为了防止此类事情发生,在后座墙与主顶油缸之间,再垫上一块厚度在200mm~300mm之间的钢结构件,称之为后靠背。通过它把油缸的反力较均匀地传递到后座墙上。这样后座墙也就不太容易损坏。

8.推进用管及接口

• 推进用管分为多管节和单一管节两大类。多管节的推进管大多为钢筋混凝土管,管节长度有2m~3m不等。这类管都必须采用可靠的管接口,该接口必须在施工时和施工完成以后的使用过程中都不渗漏。这种管接口形式有企口形、T形和F形等多种形式。

9. 输土装置

 输土装置会因不同的推进方式而不同。• 在手掘式顶管中,大多采用人力劳动车出土;在土压平衡式顶管中,有蓄电池拖车、土砂泵等方式出土;在泥水平衡式顶管中,都采用泥浆泵和管道输送泥水。

10. 地面起吊设备

• 地面起吊设备***常用的是门式行车(hángchē),它操作简便、工作可靠,不同口径的管子应配不同吨位的行车。它的缺点是转移过程中拆装比较困难。• 汽车式起重机和履带式起重机也是常用的地面起吊设备。它们的优点是转移方便、灵活。

11. 测量装置

• 置于基坑后部的经纬仪和水准仪。• 使用经纬仪来测量管子的左右偏差,使用水准仪来测量管子的高低偏差。有时所顶管子的距离比较短,也可只用上述两种仪器的任何一种。在机械式顶管中,大多使用激光经纬仪。它是在普通的经纬仪上加装一个激光发射器而构成的。激光束打在掘进机的光靶上,观察光靶上光点的位置就可判断管子顶进的高低和左右偏差。

12. 注浆系统

• 注浆系统由拌浆、注浆和管道三部分组成。• 拌浆是把注浆材料兑水以后再搅拌成所需的浆液。注浆是通过注浆泵来进行的,它可以控制注浆的压力和注浆量。管道分为总管和支管,总管安装在管道内的一侧。支管则把总管内压送过来的浆液输送到每个注浆孔去。

13. 中继站

• 中继站亦称中继间,它是长距离顶管中不可缺少的设备。中继站内均匀地安装有许多台油缸,这些油缸把它们前面的一段管子推进一定长度以后,如300mm,然后再让它后面的中继站或主顶油缸把该中继站油缸缩回。这样一只连一只,一次连一次就可以把很长的一段管子分几段顶。***终依次把由前到后的中继站油缸拆除,一个个中继站合拢即可。

14. 辅助施工

• 不同的顶管方式以及不同的土质条件应采用不同的辅助施工方法。• 顶管常用的辅助施工方法有井点降水、高压旋喷、注剂、搅拌桩、冻结法等多种,都要因地制宜地使用才能达到事半功倍的效果。

15. 供电及照明

• 动力电一般380V。• 照明通常也有低压和高压两种:手掘式顶管施工中的行灯应选用12V~24V低压电源。若管径大的,照明灯固定的则可采220V电源,同时,也必须采取安全用电措施来加以保护。

40分析敞口式、泥水式、土压式、气压式顶管掘进机的特点、适用地层及各自的分类

敞口式:不含水的松软地层以及硬地层|手掘,挤压,机械,水力破碎

泥水式:N=5到50的各种地层。包括含水地层|普通泥水顶管,浓泥水顶管,泥浆式顶管

土压式:从淤泥质土到砂砾层(N从0到50之间,含水量在20%到150%之间)他都能适应|泥土式(压力保持,泥土加压),泥浆式,混合式

气压式:不适用于渗透系数大于1X10-2CM/S的砂砾层。|全气压顶管,局部气压顶管

41工作坑和接收坑的构筑方法有哪些?它们是如何施工的?

钢板桩法,沉井法,地下连续墙法,钻孔桩法+高压旋喷

42顶管常用管材有哪些?接口形式有哪几类?

钢筋混凝土管,钢管,铸铁管,硬塑料管,玻璃钢管

企口,平接口,F型接口

43试述泥水式顶管施工的施工过程?(平衡原理、系统组成、特点、适用地层、施工过程)

系统组成:掘进系统,进排泥系统,泥水处理系统,主顶系统,测量系统,起吊系统,供电系统,附属系统

特点:优点—使用的土质范围广,在地下水压力很高以及变化范围较大时也可应用,对周围土体扰动小可保持挖掘面的稳定,引起地面沉降小。相对其他顶管方法而言需要的总推力小可进行长距离顶进,用泥水管道输土可连续进行,作业时进度快,作业环境好而且安全。

缺点-----土的运输存放和处理相对困难,泥水处理设备往往噪音较大,作业场地大设备复杂而且成本高,在覆土层薄或遇渗透系数特别大的砂砾,卵石层,作业会很困难,甚至无法建立泥水压力。

44浓泥水 式顶管机结构?特点?

包括:

刀盘是辐条式。刀头突起,坚固耐磨,适应卵石层,进排泥口大,其直径几乎占了掘进机直径的1/3左右,排泥系统无螺旋输送机,无排泥管,,完全靠泥水仓的压力把混有各种添加剂的浓泥水压出,采用了一个图书的气阀来保持泥土仓内的压力,泥水仓内的恒定压力可比掘进机所处土层的地下水压力高20000帕。

泥水仓内泥水浓度高,相对密度大,挖掘面稳定,施工后的地面沉降和隆起比普通泥水式顶管施工小,全土质使用,N=0到50的软土以及砾石占有90%且渗透系数很大地层;不需对卵石进行破碎,可排除所有顶混凝土管口径1/3的砾石;农泥水式顶管的推力低,尤其是在砂砾土中,适于长距离顶管和曲线顶管;管内氧气充足,管内作业是真空吸泥过程中把管道内一部分空气也吸走了,外面的新鲜空气会不断地补充近来,这样不易产生管道内缺氧的现象;操作人员在掘进机内操作,不需要遥控操纵台等一系列电气附属设备,从而使作业既经济又可靠。

45土压式顶管的平衡原理?土压式平衡顶管机的特点?泥土仓内的压力如何控制

土压平衡式顶管在施工过程中,顶管掘进机与其所处土层地下水压力和土压力处于一种平衡状态;他的排土量与掘进机推进所占去的土体积也处于一种平衡状态。

适应面广,从淤泥质土到砂砾层,(N从0到50间,含水量在20%到150%之间)他都能适应;施工可以在覆土较浅的情况(0.8倍管外径)下进行;渣土的运输,处理比泥水式顶管简单方便;操作较泥水式顶管,气压式顶管方便,安全性比手掘式顶管高/46气压式泥水平衡顶管掘进机特点?

1)  适用直径大 ,可用于顶管施工,也可用于盾构施工。

2)  分为泥水仓和工作仓两部分,中间由隔板完全分开。进排泥管都设在掘进机的下部

3)  刀盘可伸缩倾斜。刀盘采用中心支承的安装方式,刀盘是辐条式,没有蒙板。辐条式刀架及刀盘中心都安装有硬质合金的刀头。刀盘有四台油马达驱动。在驱动装置的中心两侧,各设有一台油缸,该油缸可使刀盘前后伸缩。此外,刀盘驱动装置的下方还设有一台油缸,可以使刀盘在一定的角度范围内前倾。该油缸伸长些,刀盘的前倾角度就小一些;反之,刀盘的前倾角度就大一些。这样的设计是顶管掘进机中不太多见的。为达到此目的,设在隔板上的支承轴是一只较大的关节轴承。

4)  气压精确平衡。当泥水仓内全部充满泥水时,开始将压缩空气放入泥水仓后面的气压仓。由于空气相对密度远比泥水轻,所以就把泥水从气压仓内逼出。其调节精度可达0.1kpa,非常精确。

5)  适应性与处理事故能力。刀盘在推进速度过快时,如果嵌进土里转不动了,可以通过油缸把刀盘从土中推出来。还有,如遇到不同的土质,刀盘可以由油调节它的前倾角,以便使刀盘与土质相适应。

47微型隧道施工的特点

微型隧道施工是一种遥控可控制方向的顶管施工,主要用于铺设精度要求较高 埋深较大的小口径(小于900mm)管道,由于该法的管径小,因而一般不设中继顶进环节,一次连续顶进长度相对较短。

48 微型顶管的出土方式?

螺旋排土式    水力排土式   气力排土式

49 管套式顶管施工的特点?

1 混凝土管和套管之间充满了润滑浆,而且这种润滑浆几乎没有损失的,因此可充分发挥它的润滑效果。使推力大幅度降低,从而使长距离一次推进得以实现。

2  地下水被管套封住,没有渗漏,也没有土砂流失,因此施工后的沉降极小。另外,即使在较长时间停止推进以后再起动,这时它的推力不会有太大的增加。

3  由于一次顶进距离相当长,可减少工作坑的数量或者可较方便地变更工作坑的地点。

50 何谓气泡式顶管施工?有哪些特点?与加泥式土压平衡顶管相比有哪些优点?

气泡式顶管施工属于土压式顶管旋工的范围,只不过它是利用一种特殊的发泡剂对掘进机土舱内的土进行改造,等土被输送到外面时加入一种特殊的消泡剂使土还原的一种施工方法。

51 长距离顶管困难?

指每段连续推进的距离都在100m以上的施工。困难在于:

1. 管材强度。混凝土管抗压强度为13MPa~17.5MPa,玻璃纤维加强管: 90MPa~100MPa,钢管: 210MPa。

2. 后座墙承受力

3. 受到排土方式的制约。人工出土/水力输送/电瓶车出土

4. 受到管径大小的制约。长距离顶管的管经宜在1.8m以上。

5. 受到测量的制约。普通的激光经纬仪,其光点的直径在ø10mm以下,如果距离太长,光点的直径将扩大,这就影响测量精度。如果增大激光的功率,又会对人体,尤其是对人眼睛造成伤害。

6. 长距离顶管会受到通风的制约。



19.

52距离顶管的技术措施?

排土方式:       顶进距离较长时,如果采用人工方式出土,则排土时间较长,对提高顶进速度不利。

较常用的排土方式有下速几种:

–水利输送(泥水式顶管采用此方式)

–输土泵(泥水式顶管之外的顶管施工)

–电瓶车出土(大直径土压式顶管)

减阻措施:•顶管所需的顶进力决定于作用于切削刀盘的迎面阻力和管线与地层之间的摩擦阻力。

–在施工中形成一定的超挖量;

–对环状间隙进行润滑和平衡;

–当管道直径≥DN/ID800时,也可以采用中继站;

–当管道直径≥DN/ID500,也可以将整个管线进行分段施工。

–其它减阻措施。

53 中继间?

•中继间安装在一次顶进管子的某个部位,把这段一次顶进的管道分成若干个推进区间。在顶进过程中,先由若干个中继间按先后程序把管子推进一小段距离以后,再由主顶油缸推进***后一个区间的管子,这样不断地重复一直到把管子从工作坑顶到接收坑的一种顶管施工手段。

•管子顶通以后,中继间需按先后程序在折除其内部油缸以后再合拢。中继间的结构主要由壳体、油缸、密封件等主要部件组成。

•中继间油缸的供油有两种方式:一种是利用主顶油泵通过高压供油管把压力油供到中继间油缸;另一种是在中继间附近安装一台中继间油泵。

54 顶管掘进机控制系统都控制哪些方面?

一般采用自动控制的电液系统。

–机头泥土仓压力控制系统

–主顶压力控制系统

–机头导向纠偏系统

–泥浆泵及润滑控制系统

–机头绕自身轴旋转控制系统

–安全保护系统(温度、湿度、振动、有

害气体、通风、防爆等)

? 以电气为“神经”,以液压为“筋肉”。

55 顶管顶进中偏差的测量与纠偏方法?

•顶管过程中,每隔一定时间(一般是每顶进1m)应测量标高和中心线一次。发现偏差时,除及时校正外,还应每顶进一个行程后,正式测量校正一次。

•测量首节管的管底标高一般用水准仪。测量管的中心线时,可在首节管内安装特制的中线尺或目标靶,用经纬仪或激光仪进行测量,也可用“小线垂球延长线法”测量。

 56 隧道主要施工方法

1、 新奥法  2、掘进机法   3、盾构法   4沉管法  5 明挖法6 盖挖法7  浅埋暗挖法

57 盾构掘进机的组成?

盾构掘进机一般由盾构壳、推进千斤顶、正面支撑机构、挖土及运输组、衬砌拼装机构、液压系统、注浆系统和盾尾装置组成。

盾构机的盾壳是由钢板焊接成的壳体,在盾壳掩护下,进行土体开挖、衬砌拼装等隧道施工的工序。盾壳可分为切口环、支承环和盾尾三部分。

58     构法施工的工艺流程?地上地下都有哪些设备?

(1)在盾构法隧道的起始端和终端各建一个工作井。


(2)盾构在起始端工作井内安装就位。

(3)依靠盾构千斤顶推力(作用在已拼装好的衬砌环和工作井后壁上)将盾构从起始工作井的墙壁开孔处推出。

(4)盾构在地层中沿着设计轴线推进,在推进的同时不断出土和安装衬砌管片。

(5)及时地向衬砌背后的空隙注浆,防止地层移动和固定衬砌环位置。

(6)盾构进入终端工作井并被拆除,如施工需要,也可穿越工作井再向前推进。

洞内设备:排水设备、通风设备、运输设备、装渣设备、电器设备、衬砌设备、工作平台设备、背后压浆设备。

 洞外设备:电力设备、通讯设备、低压空气设备、高压空气设备、土渣运输设备

59 气动矛施工?

气动冲击矛,在压缩空气作用下,矛体内的活塞往复运动,不断冲击矛头,矛头在土层中挤压周围土层,形成钻孔并带动矛体前进。随着气动冲击矛的前进,可将直径比矛体小的管线拉入孔内完成管线铺设。

60 气动矛适合的管径、管材、地层、施工长度?

管径:直径 30~20030~200mmmm的各种管线;的各种管线;

管材: PVCPVC、、PEPE、、HDPEHDPE、钢管、电缆、钢管、电缆

适用地层: 适于均质非富含水地层,如粘土、亚粘土 适于均质非富含水地层,如粘土、亚粘土 等地层。 不适用于硬土层、大块砾石以及含水地层。

施工长度: 10~100M

67.管道损坏形式及原因分析?

形式;裂纹断裂(管道的外部压力超过自身的承载力致使管道发生破裂。其形式有纵向,环向,复合三种),管道变形(管道的原样被改变“只受用于柔性管”。变形比例=***大变形内径/原内径),管道堵塞(非自身管道附属设施的物体在管道内聚集),泄漏(来源于地下的“按照不同的季节”或者来自于临近泄水管的水从管壁接口及检查井壁流出),位置偏移,磨损,腐蚀(管道内壁受到有伤害物质的腐蚀或管道内壁受到磨损,管道标准水位上部的腐蚀来源于排水管道中的硫化氢所造成的腐蚀。管道底部的腐蚀是由于水的影响)

68.管道内部检查的手段有哪些?各自能检测什么类型的损坏?

国外(电视检测,光纤内窥镜,声纳检测,染色检测,烟雾检测,测漏堵漏环);

国内(量泥斗检测,标准牛检测,地面塌陷判断,井下通光检测,污泥成分判断,潜水员检测)

声纳法:利用反射的高频声波来定位介质的非连续性                                 1。可以检测被水或者淤泥覆盖的部分2。可提供有关管道尺寸的数据(管道端面尺寸和形状)3。可显示变形的程度和裂隙的大小

69.对目前国内外管道修复方法整理归类?阐述主要方法的工作要点。

70.传统内衬法?

答:就是将一根新的管线插入旧管内,然后在新旧管道之间的环形间隙灌浆的方法。

71.改进内衬法?

答:方法包括:缩径法(直径减小方法:冷轧法与拉拔法),变形法,软衬法

72.何谓软衬法?(工艺+树酯+软衬管)

答:也称为原始固化法(CIPP),是在现有的旧管内壁上衬一层液态的热固性树脂,通过加热(利用热水,热气或紫外线等)使其固化,形成与旧管紧密配合的薄层管,而管道的过流断面没有损坏,但是流动性能大大改善了。使用这项技术修复的管道寿命可达到30—50年

73.翻转法?

是软衬管进入的一种方法,具体概念没有找到,呵呵

74.管片法?

答:是使用预制的扇行管片在大口径管道内直接组合而形成内衬

75.缠绕法?

答:借助螺旋缠绕机,将PVC或PE等塑料制成的,带连锁边的家PVC条带缠绕在旧管的内壁上形成一条连续的管状内衬层。

76.浇注法?

答:主要用于修复大口径(大于900mm)的污水管道。施工时,先在污水管道的内壁固定加筋材料,安装钢模板。然后向钢模板后注入混凝土和胶结材料以形成一层内衬。

77.喷涂法?

答:主要用于管道的防腐处理,也可用于在旧管内形成结构性内衬。不存在支管的连接问题;施工速度快,过流断面的损失小;可适应管径,断面形状,弯曲度的变化;要求管道的结构完好。

78.化学稳定法?

答:主要用于修复管道内的裂隙和空穴,以形成管道内表面或稳定管道周围的土层

79.密封法?

答:是通过向渗漏点注入树脂或浆液以防止进一步渗漏的施工方法(环氧树脂或聚氨基甲酸树脂)

80.补钉法?

答:施工时,将长度为1~3米的衬管包扎在一个可膨胀的滚筒上,用绞车拉入待修复的部位。然后利用压气使滚筒膨胀,与旧管紧密接触,待树脂固化后(可在常温下固化或利用热水或蒸汽加速固化过程),释放压力使滚筒收缩并收回。

81.铰接管法?

答:可用于修复严重变形的管道。它使用一种整圆装置(可膨胀的套筒或机械式支柱)使变形的管线先恢复原来的形状,然后用密封,补丁,灌浆等方法进行修复。

82.机器人法?

答:遥控的修复装置(机器人)来进行各种工作的方法,例如:切割管道的凸出物(包括树根),打开管道的侧向分支孔,向裂隙内注浆等。

83.管线更换方法有哪些?

答:吃管法,爆管法(气动爆管法,液压爆管法,拉管法和裂管法和切割爆管法)

84.吃管法?

答:使用特殊的隧道掘进机,以旧管为导向,将旧管连同周围的土层一起切削破碎,形成相同直径或更大直径的孔,同时将新管顶入,完成管线的更换

85.爆管法?

答:又称碎管法或胀管法。在旧的管道中放置一个爆破工具使旧管膨胀破碎,同时牵引铺设新的管道(适应于脆性材料制成的管道,新管道通常由聚乙烯制成)

分类 :气动,液动,切割爆管法

86.气动爆管法?

爆管设备使用一个标准的气动锤,外带一个特殊的外客,在工具的前端固定两个由液压驱动的碎管臂。碎管臂可以遥控,并可以施加压力以克服难以破碎的接头和周围介质。标准空气压缩机,液压绞车提供气动锤动力。

87.液动爆管法?

其工作循环为扩张,收缩和拉管三个工序的重复,直至将整段旧管全部更换为新管位置。

88.切割爆管法?

答:工具主要由液压动力机,切削刀片和扩孔器组成。施工时,在动力机强大的牵引力的作用下,切削刀片沿着旧管道将其切开,连接在切削刀片后的扩孔器紧接着将切开的旧管道撑开并挤入周围的土层,将连接在扩孔器后的新管拉入旧管所在的位置。
