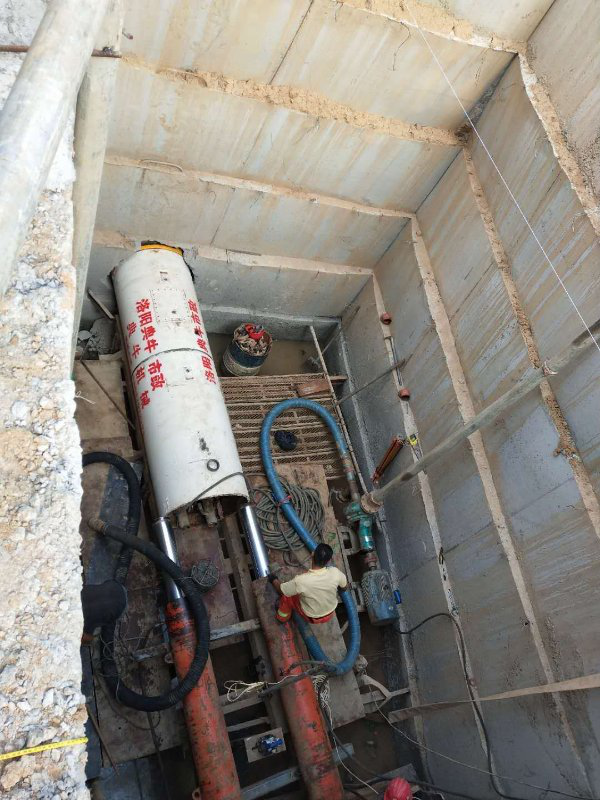

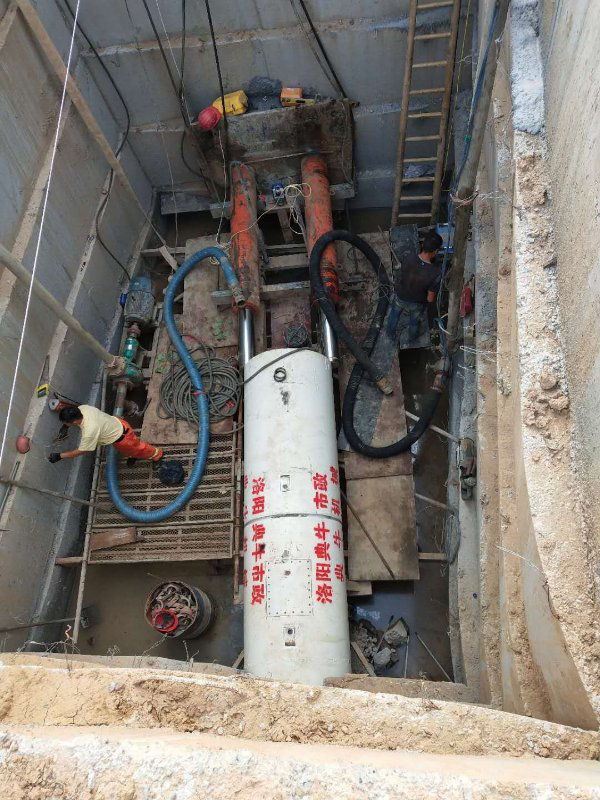

登封市大金店污水处理厂配套污水管网工程，三里庄顶管段工程地勘情况比较复杂，***阶段顶135米，全工程700米，以中粗砂细砂砾石为主，自然抗压强度5∽75Mpa，地质砂砾石多，埋深约10米左右，覆土层约9米，掌子面抗压强度不匀衡。此工程对顶管技术和刀具都是考验。三里庄多处为顶管施工，根据本次勘察资料，本场地主要软弱层为②-1层淤泥质黏土，局部③-1层细砂呈松散状，厚度较薄，根据本次勘察资料，按其分布特征，该层局部位置处于管道顶进轴线，对管道顶进工作有一定影响。

　　本工程顶管穿越段需穿越地基土层主要为②层粉质黏土和③-1层细砂，该二层工程性能较好，顶管施工顶进时可能会遇较大阻力，应注意管材和顶进设备的选择。

　　③-1层细砂在机械的振动下易发生液化和在水头差作用下产生流砂、管涌现象，充分考虑到工作井和接收井开挖时的安全措施，对井壁土体进行加固措施，同时作好止水设计，并同时做好施工过程的监测工作和基坑的封底处，施工时采取井点降水和基坑支护等措施，以保证施工顺利进行。

　　技术指导

　　顶管施工一般性要求

　　1顶进钢管采用钢丝网水泥砂浆和肋板保护层时，焊接后应补做焊口处的外防腐层。

　　2采用钢筋混凝土管时，其接口处理应符合下列规定：

　　管节未进入土层前，接口外侧应垫麻丝、油毡或木垫板，管口内侧应留有10～20mm的空隙；顶紧后两管间的孔隙宜为10～15mm；管节入土后，管节相邻接口处安装内胀圈时，应使管节接口位于内胀圈的中部，并将内胀圈与管道之间的缝隙用木楔塞紧。

　　3采用T形钢套环橡胶圈防水接口时，应符合下列规定：

　　混凝土管节表面应光洁、平整，无砂眼、气泡；接口尺寸符合规定；橡胶圈的外观和断面组织应致密、均匀，无裂缝、孔隙或凹痕等缺陷；安装前应保持清洁，无油污，且不得在阳光下直晒；钢套环接口无疵点，焊接接缝平整，肋部与钢板平面垂直，且应按设计规定进行防腐处理；木衬垫的厚度应与设计顶进力相适应。

　　4采用橡胶圈密封的企口或防水接口时，应符合下列规定：

　　粘结木衬垫时凹凸口应对中，环向间隙应均匀；插入前，滑动面可涂润滑剂；插入时，外力应均匀；

　　安装后，发现橡胶圈出现位移、扭转或露出管外，应拔出重新安装。

　　5掘进机进入土层后的管端处理应符合下列规定：

　　进入接收坑的顶管掘进机和管端下部应设枕垫；管道两端露在工作坑中的长度不得小于0.5m，且不得有接口；钢筋混凝土管道端部应及时浇筑混凝土基础。

　　6在管道顶进的全部过程中，应控制顶管掘进机前进的方向，并应根据测量结果分析偏差产生的原因和发展趋势，确定纠偏的措施。

　　7管道顶进过程中，顶管掘进机的中心和高程测量应符合下列规定：

　　采用手工掘进时，顶管掘进机进入土层过程中，每顶进300mm，测量不应少于一次；管道进入土层后正常顶进时，每顶进1000mm，测量不应少于一次，纠偏时应增加测量次数；全段顶完后，应在每个管节接口处测量其轴线位置和高程；有错口时，应测出相对高差；测量记录应完整、清晰。

　　8纠偏时应符合下列规定：

　　应在顶进中纠偏；应采用小角度逐渐纠偏；纠正顶管掘进机旋转时，宜采用挖土方法进行调整或采用改变切削刀盘的转动方向，或在管内相对于机头旋转的反向增加配重。

　　9顶管穿越铁路或公路时，除应遵守本规范外，并应符合铁路或公路有关技术安全规定。

　　10管道顶进应连续作业。如遇下列情况时，应暂停顶进，并应及时处理；

　　顶管掘进机前方遇到障碍；后背墙变形严重；顶铁发生扭曲现象；管位偏差过大且校正无效；顶力超过管端的允许顶力；油泵、油路发生异常现象；接缝中漏泥浆。

　　11顶进过程中的方向控制应满足下列要求：

　　有严格的放样复核制度，并做好原始记录。顶进前必须遵守严格的放样复测制度，坚持三级复测：施工组测量员→项目管理部→监理工程师，确保测量万无一失。必须避免布设在工作井后方的后座墙在顶进时移位和变形，必须定时复测并及时调整。顶进纠偏必须勤测量、多微调，纠偏角度应保持在10’～20’,不得大于0.5°。并设置偏差警戒线。初始推进阶段，方向主要是主顶千斤顶控制，一方面要减慢主顶推进速度，另一方面要不断调整油缸编组和机头纠偏。开始顶进前必须制定坡度计划，对每一米、每节管的位置、标高需事先计算，确保顶进时正确，以***终符合设计坡度要求和质量标准为原则。
